油水分離装置(グリストラップ)

■油水分離装置（グリストラップ）とは
この処理装置は比重差を利用して、油と水を浮上分離する装置であります。導入水は整流板により流入水のエネルギーを衰退させられ傾斜板を通って行く過程で油水分離されます。
傾斜板を導入することにより浮上分離面積を大きくし分離効果を高めています。
（注）この装置は比重差を利用して油水分離するものであり、エマルジョン化（乳化）した油については効果は期待できません。

■機種：グリストラップ
G-90・G-150・Ｇ-250・Ｇ-500・Ｇ-700・Ｇ-1000

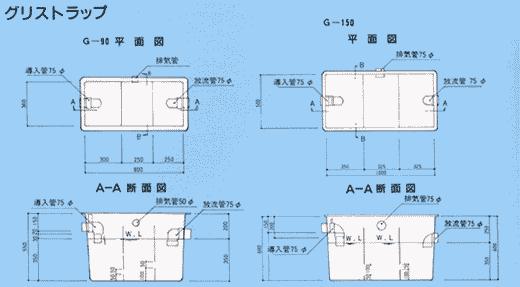

■グリストラップ(G-90・G-150)図

■グリストラップ寸法及び仕様書
仕様　＼　型式
G-250
G-500
G-700
G-1000
巾　A
mm
 530　 700　 700　 700　
長さB
mm
 1,270　 1,300　 2,000　 2,000　
深さC
mm
 600　 840　 850　 1,000　
道入管底D
mm
 150　 250　 250　 250　
放流管底E
mm
 230　 330　 330　 330　
導入管径
mm
 75　 100　 100　 100　
放流管径
mm
 75　 100　 100　 100　
排気管径
mm
 75　 100　 100　 100　
容量
L
 243　 479　 764　 985　

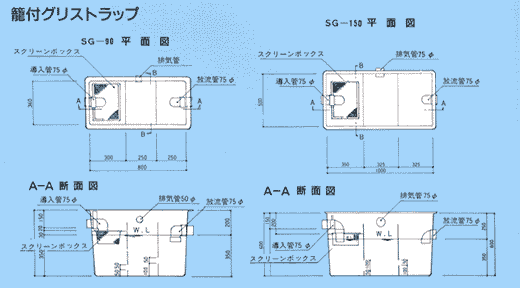

■籠付グリストラップ(SG-90・SG-150)図

■籠付グリストラップ寸法及び仕様書
仕様　＼　型式
SG-250
SG-500
SG-700
SG-1000
巾　A
mm
 530　 700　 700　 700　
長さB
mm
 1,270　 1,300　 2,000　 2,000　
深さC
mm
 600　 840　 850　 1,000　
道入管底D
mm
 150　 200　 200　 200　
放流管底E
mm
 230　 330　 330　 330　
導入管径
mm
 75　 100　 100　 100　
放流管径
mm
 75　 100　 100　 100　
排気径
mm
 75　 100　 100　 100　
容量
L
 237　 479　 764　 985　
籠寸法
mm
 290×380 330×480 330×480 330×480
